【VOKON资讯】新品发布 | 新一代交互式会议系统

【VOKON资讯】新品发布 | 新一代交互式会议系统

分类:
行业新闻
2019/03/01 15:13
【摘要】:
01新一代交互式会议系统概念新一代交互式会议系统主要完成系统中的五大工作:控制、传输、处理、管理和存储;把以前系统设计中的有线(限)变成无线(限),由以前的分网异步传输整合成同网同步传输;在设计上,由各系统整合设计到单系统设计;在应用层面上,由以前的分散管理变成定制管理,基于B/S网络架构平台,由以前的专用平台控制或单一平台,转换成多平台进行控制。DMCS为分布式网络系统,各节点之间直接通过标准的

01

新一代交互式会议系统概念

新一代交互式会议系统主要完成系统中的五大工作:控制、传输、处理、管理和存储;把以前系统设计中的有线(限)变成无线(限),由以前的分网异步传输整合成同网同步传输;在设计上,由各系统整合设计到单系统设计;在应用层面上,由以前的分散管理变成定制管理,基于B/S网络架构平台,由以前的专用平台控制或单一平台,转换成多平台进行控制。 DMCS为分布式网络系统,各节点之间直接通过标准的1000M网络平台进行互联,采用TCP/IP标准的网络传输控制协议,支持各种网络拓扑结构;DMCS系统一个单元内同时可实现最大64层信号。其中16个高清信号,48个标清信号。



02

系统特点

1.稳定、安全、可靠

分布式系统由输入输出节点组成,节点均采用嵌入式硬件,使得系统稳定、安全、可靠。

2.无缝切换、大屏拼接

切换过程无黑屏、完美无缝。任意拼接、开窗、漫游、多图层叠加功能,最大可达256块屏(16*16)。

3.布线简单

系统采用六类网线传输,长距离(端到端可达到300米)的无损信号传输,网络布线施工简单、费用降低。

4.维护成本低

分布式系统每个节点独立运行节点故障不会影响整个系统,节点更换方便、即插即用。

5.分布式系统规模大

网络分布式带宽扩充方便、使得分布式系统的规模不受限制可进行海量信号管理。

6.多区域管理

将信号数据化并通过网络进行传输,突破了传统矩阵对距离的限制,处理异地的多屏控制得心应手。

7.双供电模式

分布式节点均支持本地,POE双供电模式,用户可根据现场环境灵活选择。

8.云端控制

采用标准网络TCP/IP协议作为数据载体,可接入到PC、平板手机等智能终端,随时随地预览及控制。

9.完美的交互式控制

人性化的人机界面、操作方式,使控制更加省时省力。

03

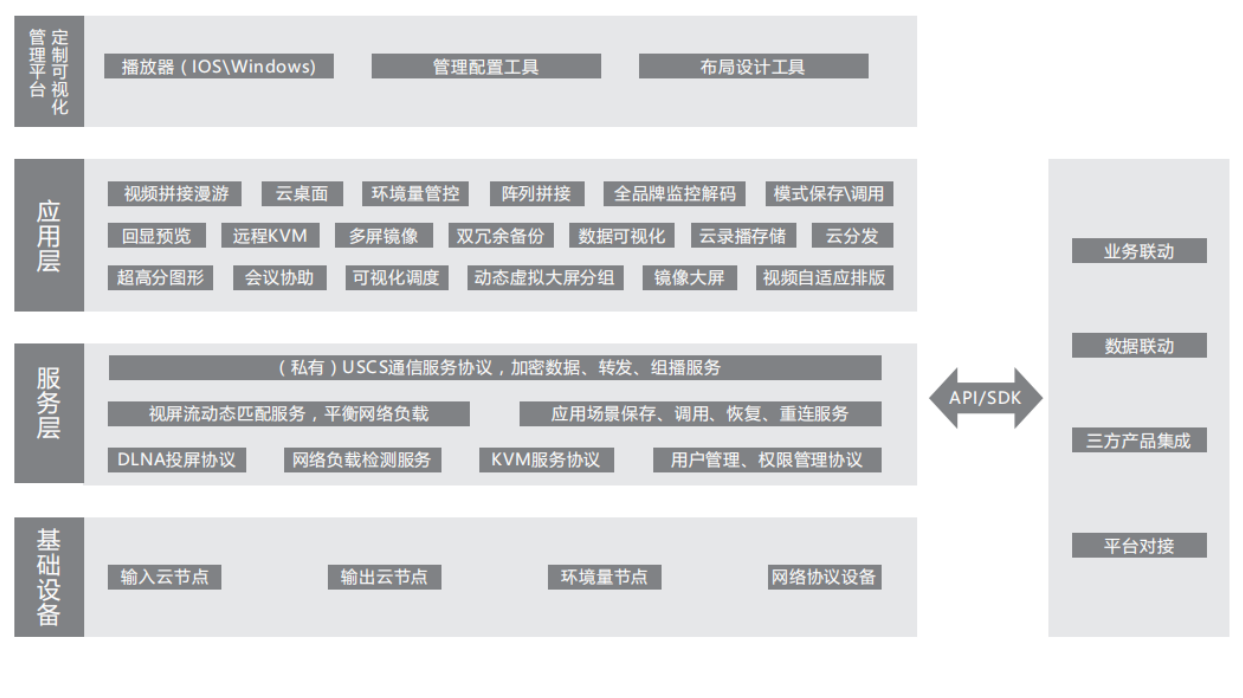

系统架构

04

系统原理图



05

新一代交互式会议系统三大优势



1.全分布式架构,千兆网络,急速互联。每个核节点独立工作,任意节点故障对其他节点无影响,提供系统整体可靠性。灵活利用空间分散布置,安装调试维护成本低。

2.跨屏漫游,多屏拼接,单屏内任意布局。每个单元均具备音视频控制的双向交互能力,可进行自定义分辨率输出适配大屏,多个窗口可在大屏内任意漫游、叠加,一个单元内同时可显示64层图像,多个PAD可同时控制,均完全同步。

3.双向反馈,音视频同传、控制合一。及时双向反馈,多个操作终端能同步反馈和显示,还可以及时获取声、光、电、温度、湿度、PM2.5等情况的实时反馈。

06

产品特性

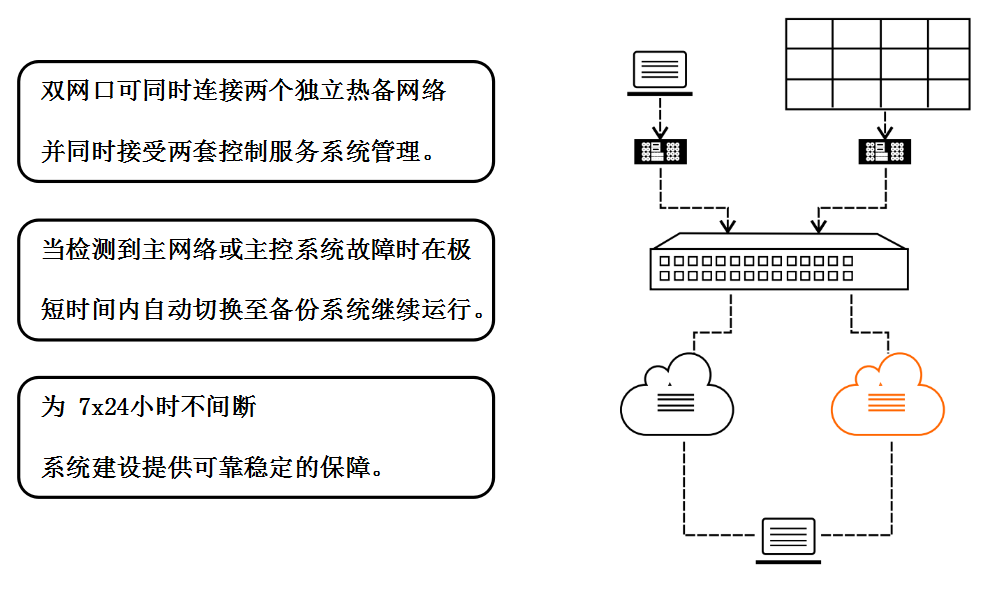

1.全分布式架构,双链路传输冗余

2.系统控制双冗余

3.信号源无限多开,任意布局

4.高性能拼接处理

5.全类型屏幕适配

6.精确同步控制

7.坐席远程KVM协作控制

8.遵循标准,多系统对接更容易

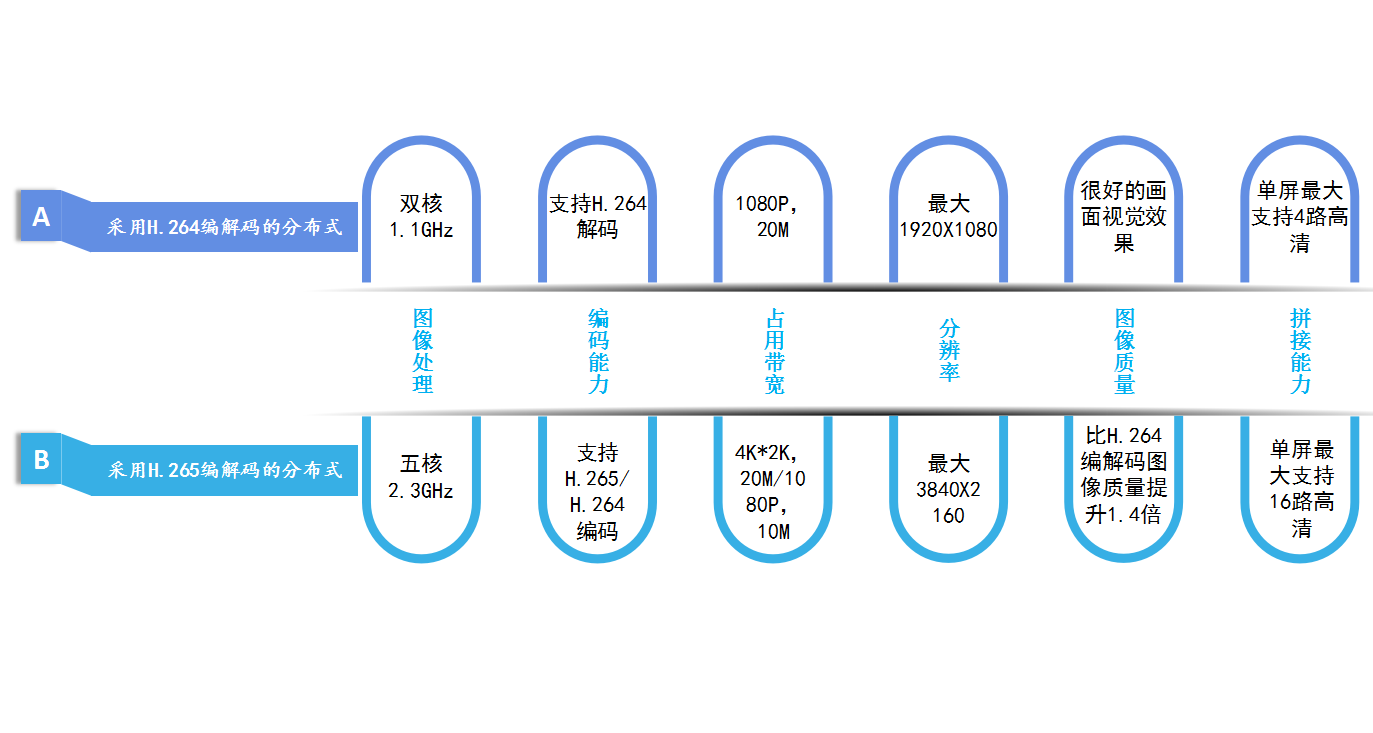

9.高画质,低带宽,海量接入

10.全类型视频信号接入,支持4K极清





11.高保真音频处理,音视频同步传输

12超清视频短片联播,点对点高分底图轮播

13.大屏分区域管理

15.多元素预案设置,一键场景调用

16.可视化云管理

17.灵活权限管理,多用户同步控制

07

应用领域

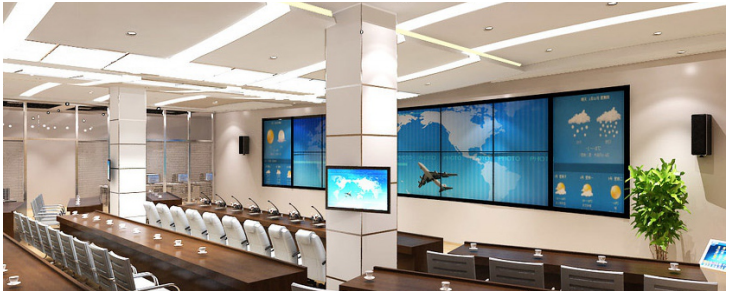

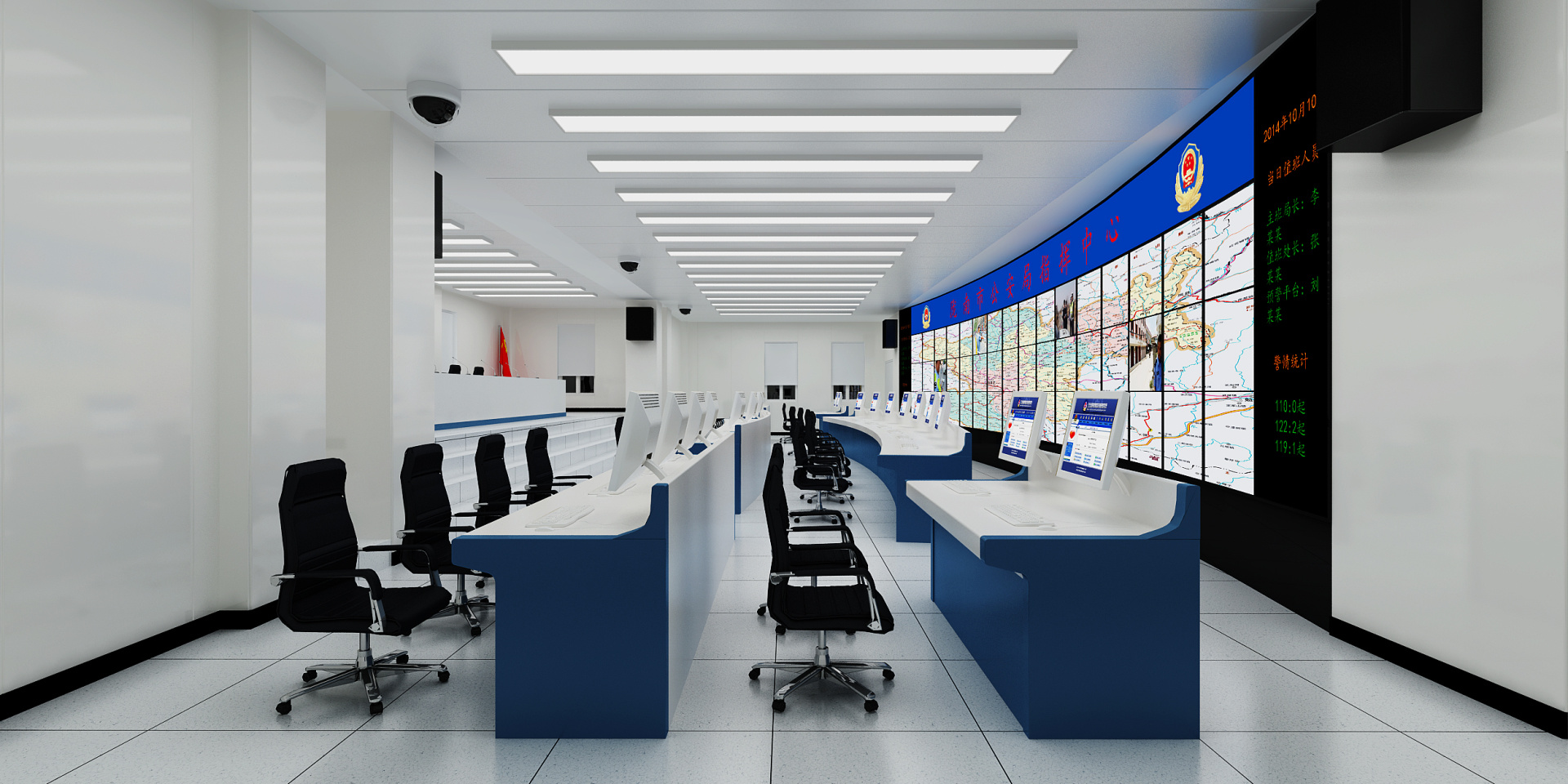

分布式交互管理系统应用很广泛,可用于指挥中心、多功能会议室、医院、智能家居、酒店、企业等多个领域。









08

产品介绍

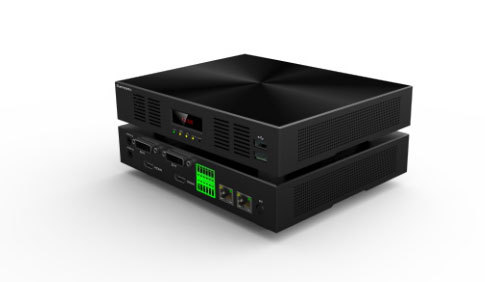

新一代交互式会议系统输入节点





1、支持VGA、DVI、HDMI常规信号接口输入;

2、支持4K高清输入;

3、支持60帧实时编码处理,确保图像不丢失、流畅;

4、内置先进的图像处理平台,确保原始图像完美呈现;

5、高低码流同时输出,适用近距离、远距离互联;

6、内置音频输入采集模块,确保音视频能够同步处理;

7、支持实时输入信号预览回显,确保每个信号状态尽在掌控;

8、输入信号支持字幕、透明台标的叠加;

9、支持POE和本地双供电方式,可根据现场环境灵活选择;

10、采用嵌入式硬件,确保设备稳定、安全可靠;

11、集成中控内核,实现中央控制功能;



新一代交互式会议系统输出节点





1、支持VGA、DVI、HDMI高清输出;

2、支持多种分辨率输出;

3、支持60帧图像解码,性能优越;

4、单一节点支持16个高清画面任意漫游叠加;

5、支持大规模拼接、图像精确同步管理技术;

6、支持音频直接解码输出;

7、支持叠加文本、图片、透明度等炫酷UI;

8、支持POE和本地双供电方式,可根据现场环境灵活选择;

9、集成中控内核,实现中央控制功能;

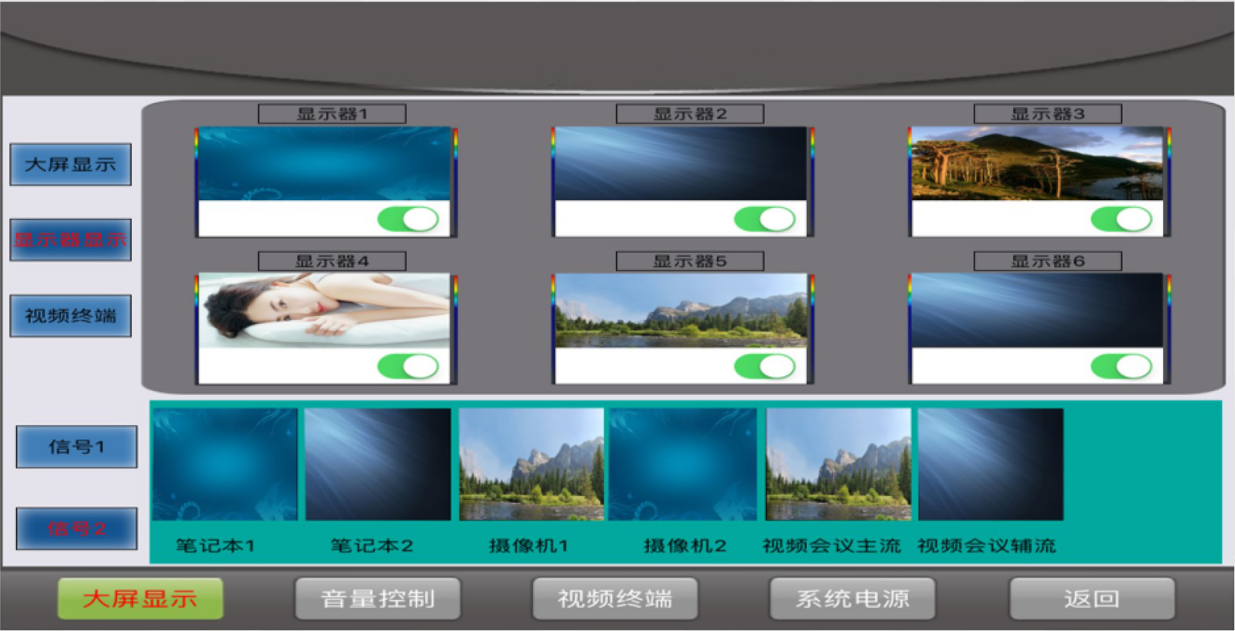

新一代交互式会议系统控制软件





1、 RS232/RS485、IO、红外、网络信号中的一个或者多个需要传输,只需要铺设一根网线,布线简单,成本低廉;

2、8个输入输出IO接口,可接各种感应探测器,配合控制单元还可以任意扩展,特别适用于智能家居安全防范系统,以及智能展厅的自动感应触发系统;
3、网络智能控制主机采用开放式类编程语言,可灵活编写各种通讯协议,适应各种控制设备;
4、具备的双向控制链路,与控制单元配合使用,轻而易举实现控制的同时,实时读取各个单元运行状态,通过编程,还可以实现控制单元故障报警等交互式故障检测机制;
5、获取终端的状态功能,如投影机的灯泡时长、外接设备的第三方操作信息等,任意格式反馈到屏、软件,以及获得授权情况下微信或者邮箱,极大的便利了系统的维护;
6、字符串处理能力,能方便搭配各类传感器,具有更智能化的操控体验;

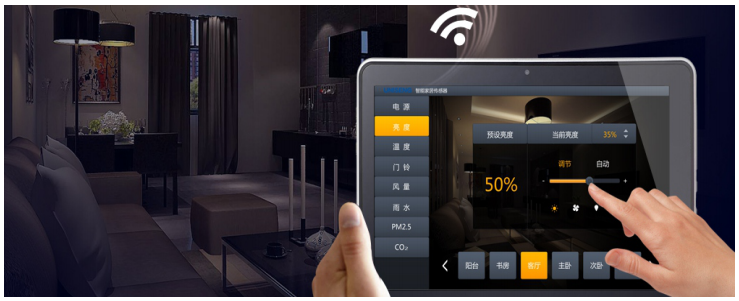

7、授权使用情况下,可以配合微信、APP等实现远程控制,或者远程获取本地图像,尤其有利于高端家庭、别墅、会所,无论身处何处,一切尽在掌控中;
8、 网络智能控制主机强大的逻辑计算能力,通过深化设计,针对性编程,轻而易举成为智能化校园,智能家居,智能展厅,楼宇自动化的最强大脑,方便综合管理各类大型智能化控制网络;
9、语言化编程,处理能力极大增强。基于全字串处理,解决了传统中控不能实现的许多功能。配合强大的云存储和云计算功能,所有的设备代码或者红外代码,一经在本系统上使用过,以后所有人使用都不再需要录码或者翻查代码;
10、语言编程系统具备非常良好的可移植性,极大的方便实施,且由于移植运行中的代码,系统可靠性增强,出错概率降低;
11、云存储平台在客户许可的情况下可将代码存储到云,方便随时随地,以太网连接的地方查看。且云平台提供最近10次编译结果自动存储,可以随时恢复系统到此前第 10 次下载的程序系统状态;
12、系统具备调试能力,允许边修改边调试,并一边看结果,从传统系统的盲调变为透明可视化调试,对复杂系统尤其得心应手;



13、强大的二次编程能力,即客户根据自我需要,简单培训,即可自我编程状态,如调用当前场景,或者存储当前场景,修改部分执行结果等。
