VOKON成功案例 | 江西奉新气象局
产品名称

VOKON成功案例 | 江西奉新气象局

所属分类
详细介绍

项目需求







根据用户需求设计需求,本次设计我们主要是根据多年的设计经验,实现会议室的多媒体会议功能,满足简洁流畅的会议过程、逼真传神的听觉效果、清晰舒适的视频显示、智能的摄像跟踪、媒体音视频信号源矩阵切换和中央集成控制等要求,针对会议室设计功能如下:

会场配置情况如下:

(1) 面积:约120

(2) 主要用途:日常会议、学术交流。

(3) 功能:多媒体显示系统,音频扩声系统,全数字讨论系统。

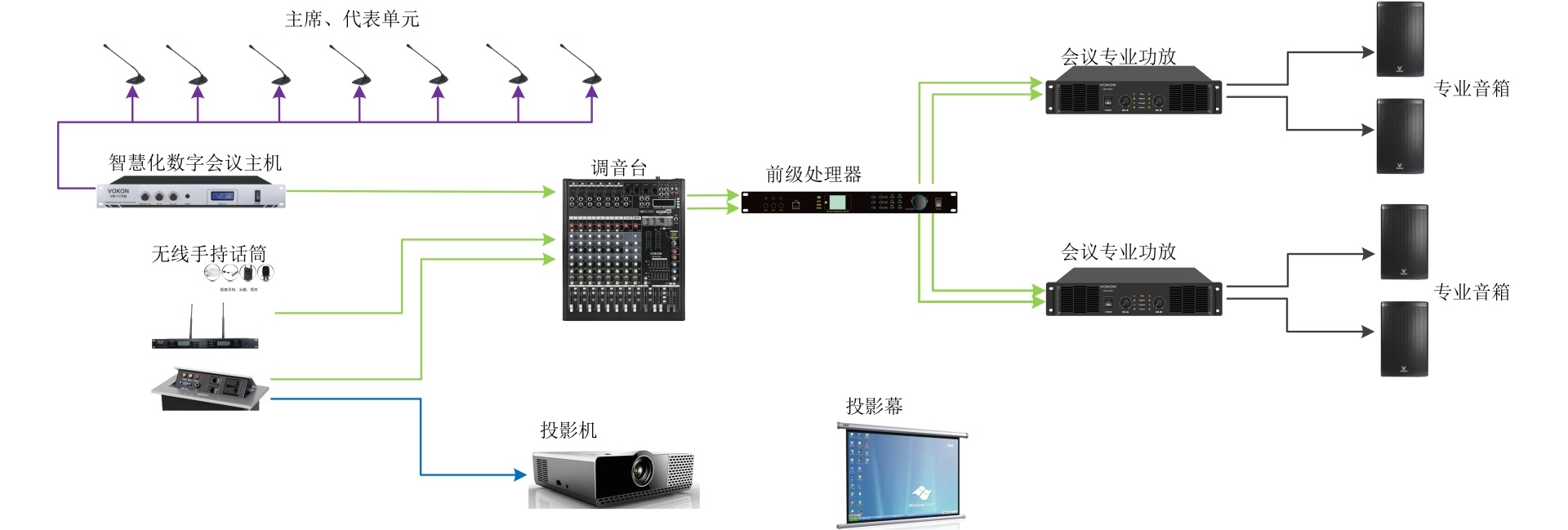

解决方案

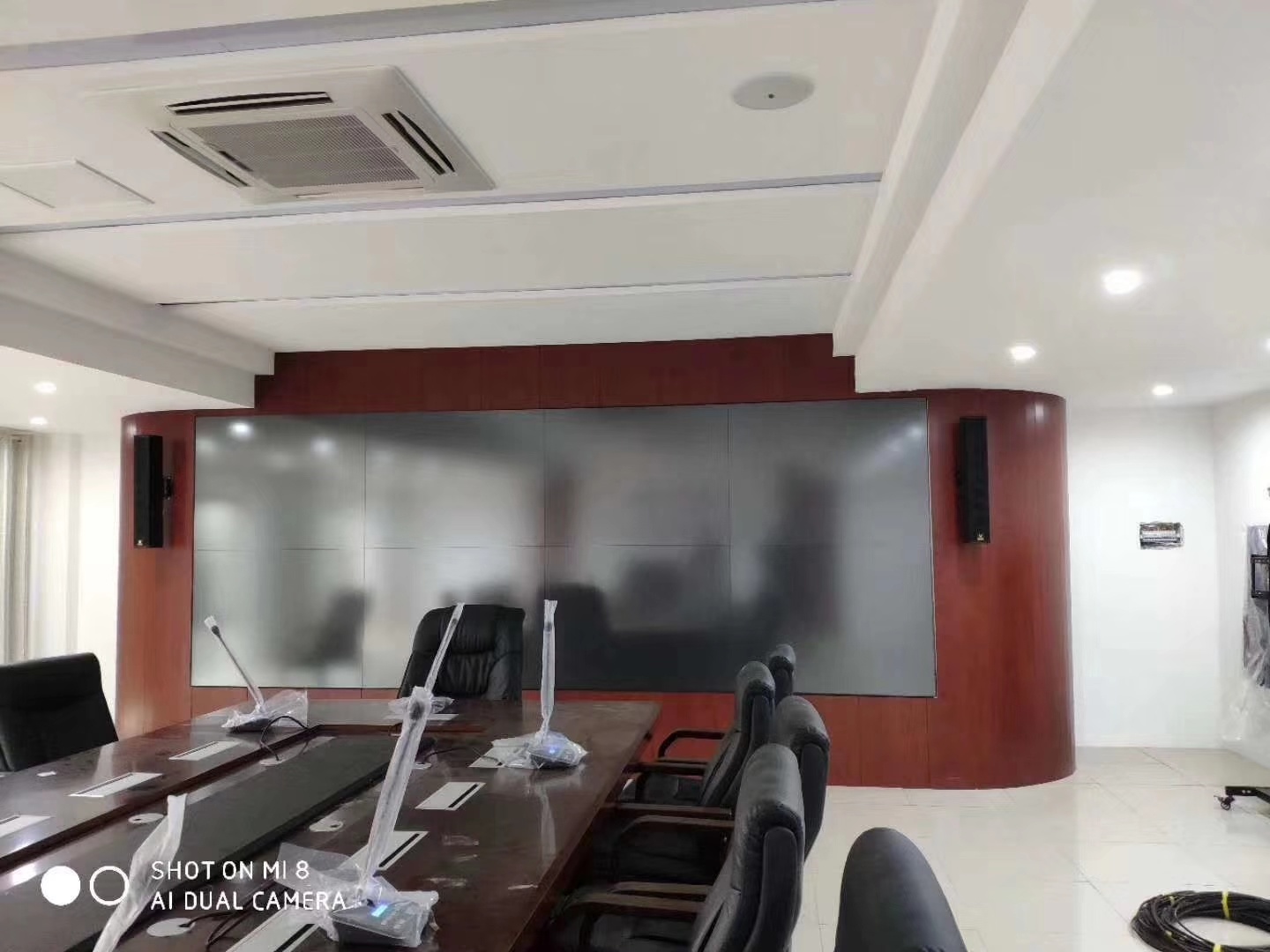

1、显示系统:

根据会场实际使用环境设计一套投影显示系统,主要用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者的笔记本电脑,同过在显示设备显示主讲内同。 通过机房DVD机、或者PC电脑可以播放常规媒体信息。

① 投影幕1套100寸、在会场中央壁挂安装);

② 投影机1台(5500流明、会议室天花顶板吊装);

③ 电动吊架1副(配合投影机吊装天花顶板);

④ 多媒体插座1个(含HDMI、网口、音频、电源接口,面嵌入式安装)。

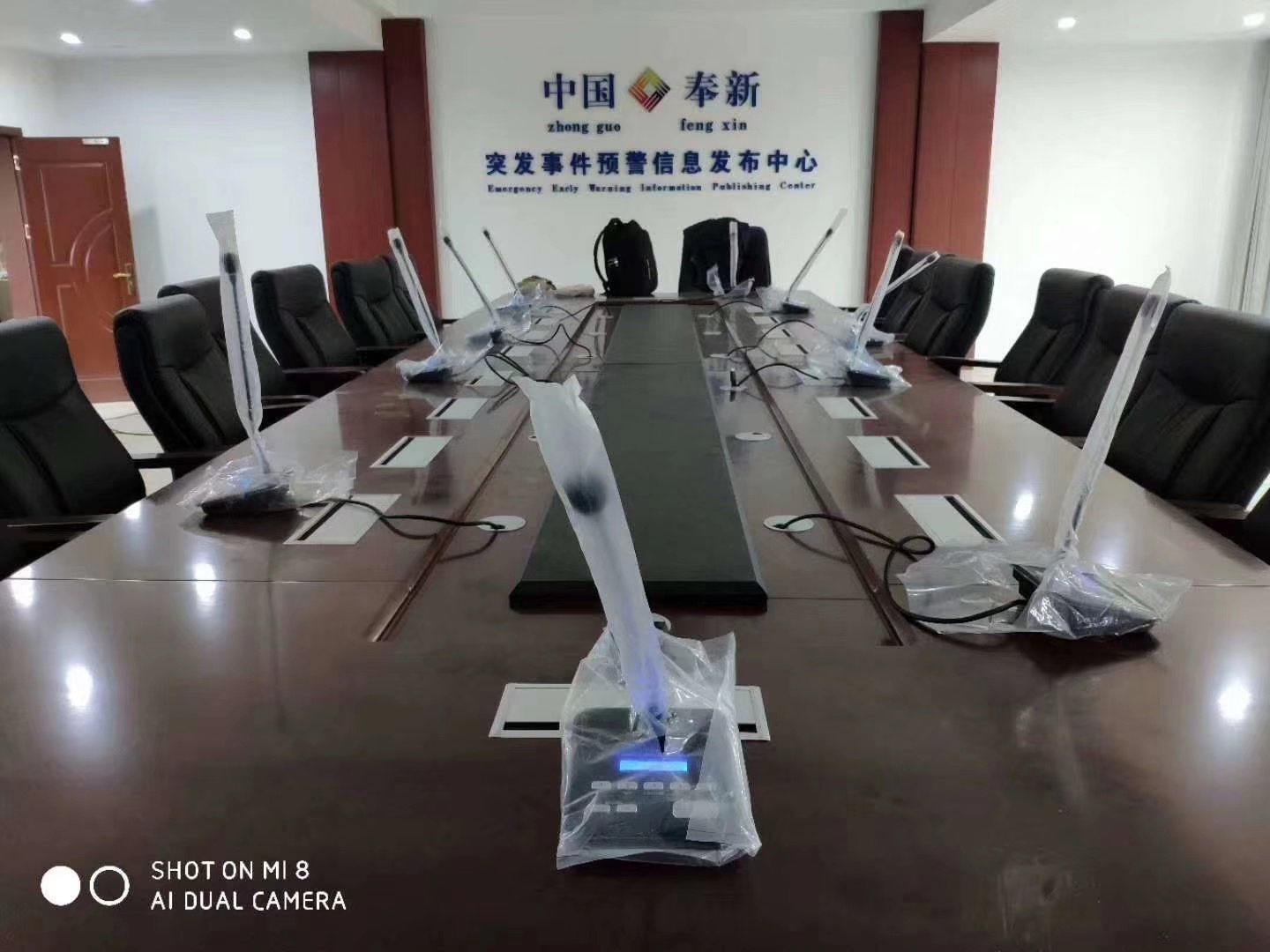

2、数字会议系统:

会议室设计数字会议系统,会议系统采用目前国内知名的VOKON品牌的数字会议论系统,系统采用手拉手方式连接,发言单元采用便携式手拉手安装,外形美观,安装灵活,使用非常方便,而且布线量非常的少,不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下:

① 数字会议主机1台(系统核心,控制、管理单元);

② 主席单元1台(具有优先强切权限,桌面式放置安装);

③ 代表单元18台(桌面式放置安装);

④ 会议延长线20米1根(用于单元和机房主机连接);

⑤ 会议地插1个(会议室地面嵌入安装)。

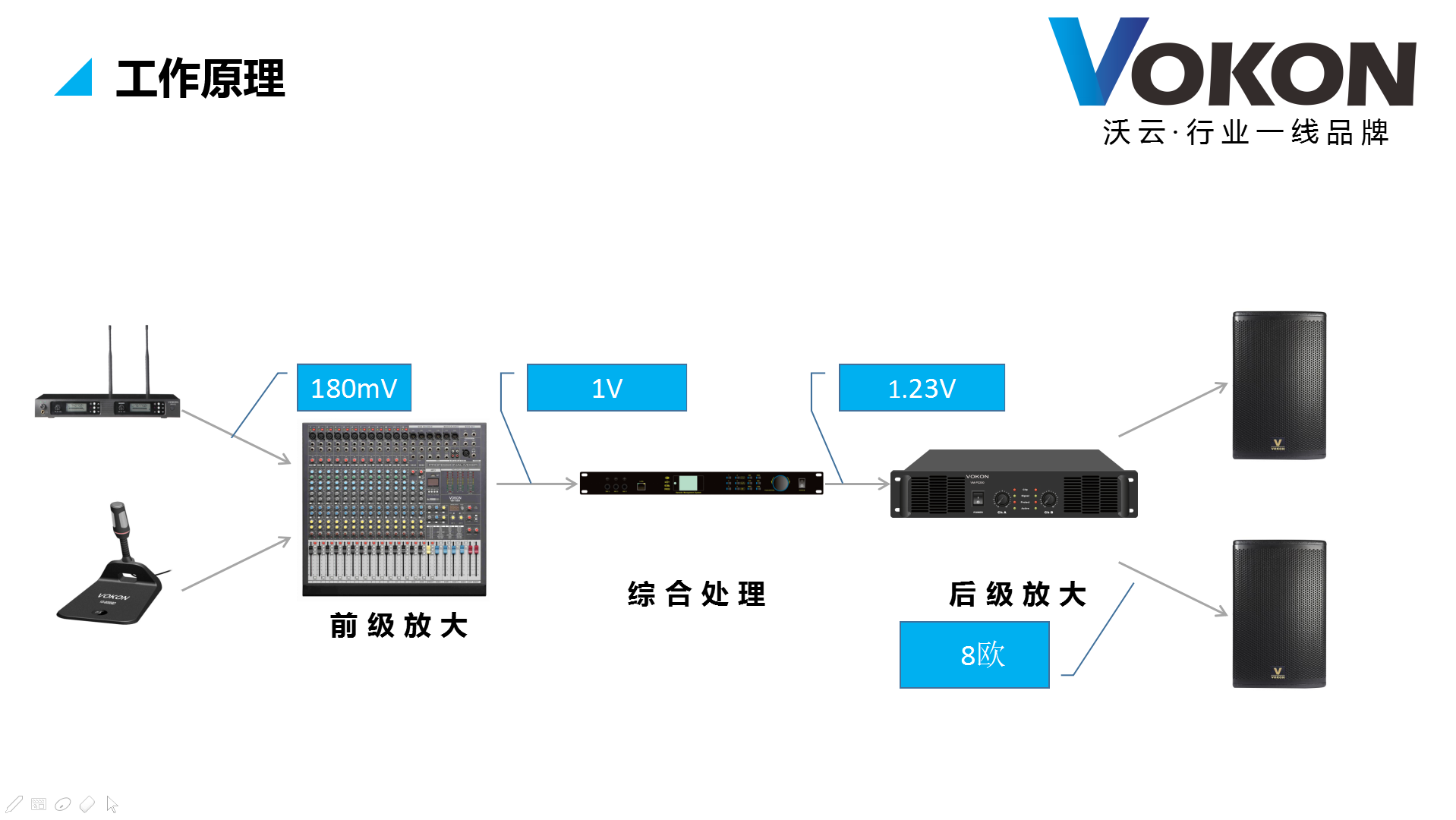

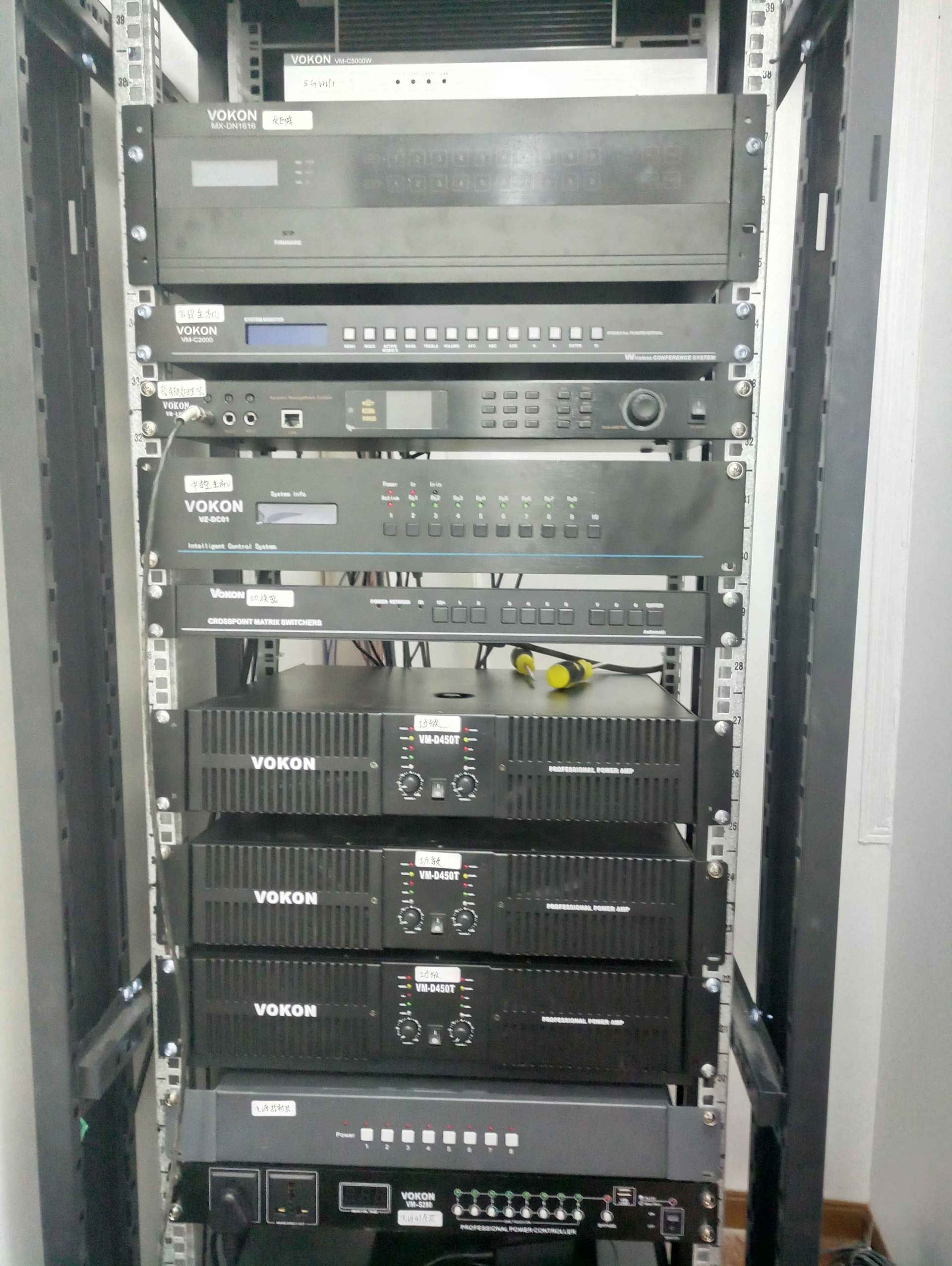

3、专业扩声系统:

参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz的平均值要≥-8dB。

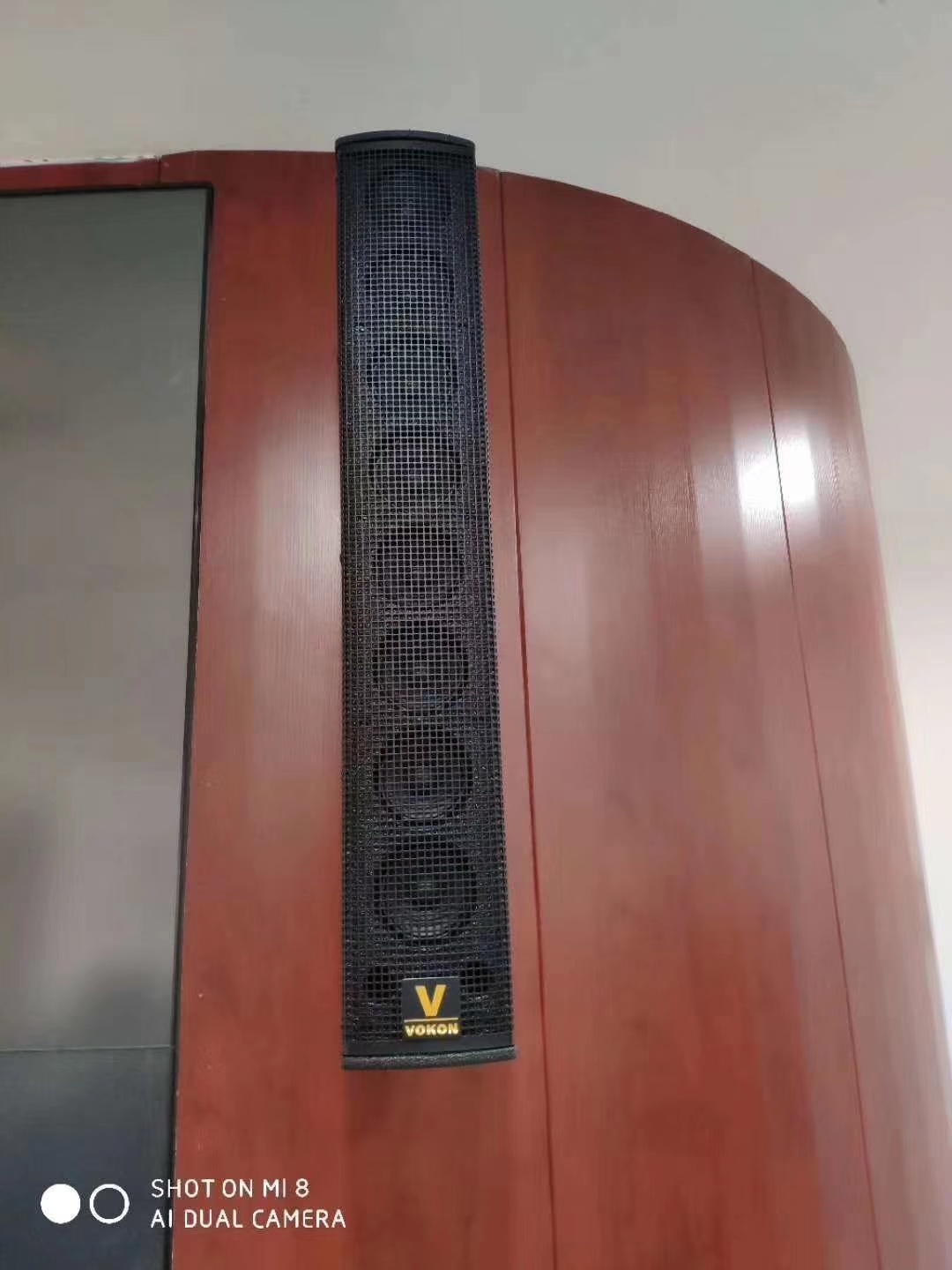

① 设计4300W扩声音箱(由2*450W功放驱动)壁挂安装在两侧墙壁上

② 现场声压级达到国家一级标准,满足现场会议扩 声的使用需求

③ 功放功率严格安装音箱功率的1.5备配置

④ 122编组调音台、话筒前级效果器各一台(给音频提供接口,处理音色效果及啸叫)。

⑤ 一拖二无线手持话筒一套,用于会议主持、用移动发言等





系统功能



1、显示系统

① 能将通常的视频源信号(DVD、VCD、VHS磁带、现场摄像、电脑网络信息、电子白板、实物展示等)进行显示;

② 能现场采集图像并同时混合同步音频信号;

③ 能将不同的图像信息分别送入不同的屏幕系统,满足不同情况下的视频显示功能要求;

④ 预留视频信号输入、输出接口;

⑤ 预留HDMI等接口;

⑥ 能够分别将不同形式的视频信息如DVD、摄像机、笔记本、录像机等等视频信息显示到投影。







2、会议系统



1.全数字会议主机与会议单元通过八芯航空专线通讯:

2.控制信号和音频信号采用全数字传输

3.保证高保真音频信号和会议保密性

4.“手拉手"电缆串接模式,便于安装和维护。

6.高灵敏度,音质效果一流,拾音距离可达到50-80CM

7.电子签到,表决/选举/评分功能





3.扩声系统

通过对会议室的布局环境分析,对音响设备进行合理的布置与连接,并安装以上的音响设备,结合会议室对音响扩声系统的使用需求,整个音响扩声系统设计可实现以下使用功能

1.采用话筒前级效果器和数字周边处理器,设计多种工作模式,例如会议讨论模式,影音模式、节目模式、远程会议模式等,可根据不同的需要快速调节话筒前级处理器,满足不同模式的音响扩音;

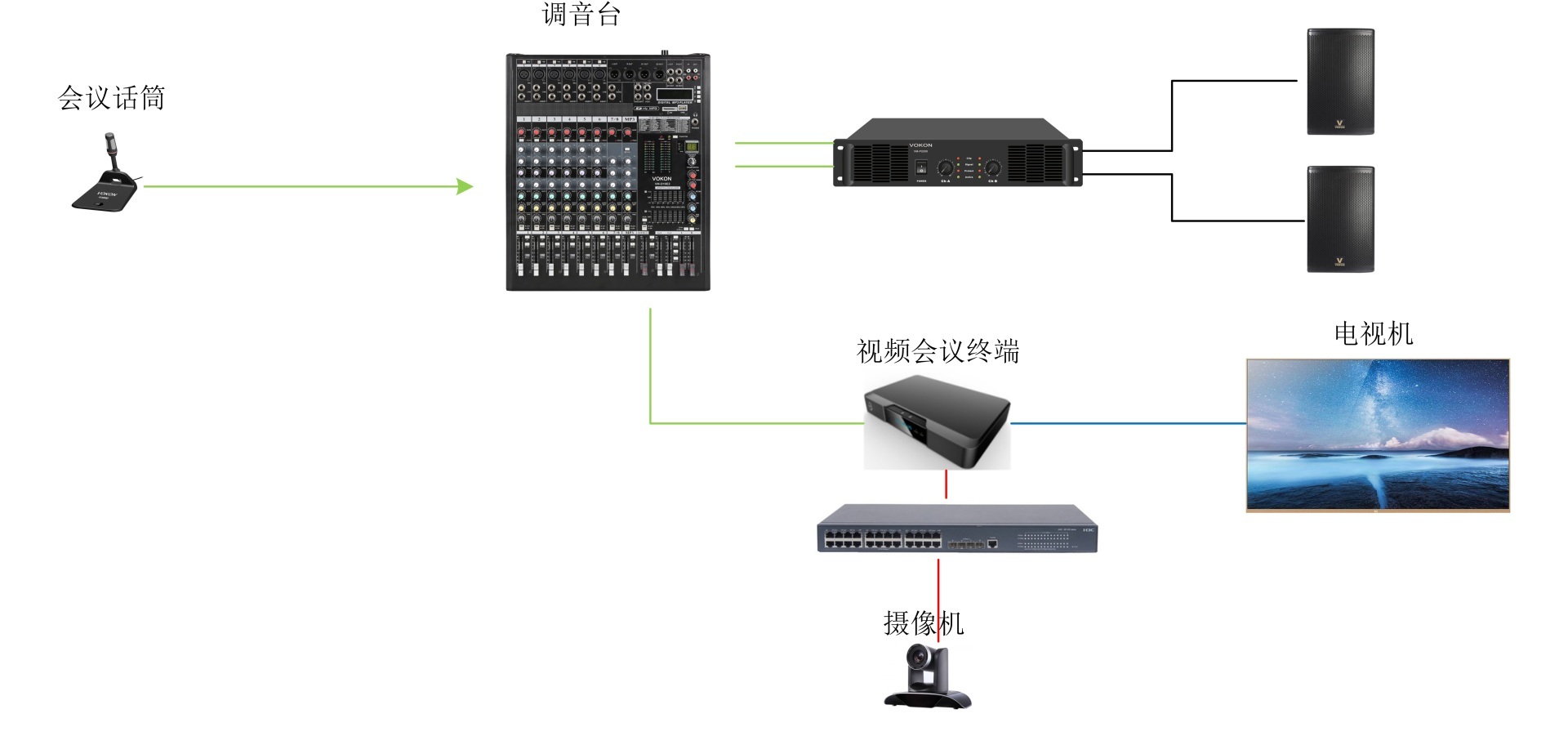

2.采用多编组调音台,多路编组输出,解决会议室开展远程视频会议时远程音频与本地音频信号分组输出

3.预置多组出厂会场效果和工作模式,现场调试可下载直接使用,无需进行复杂调试,

4.采用软件调试和设置,可根据现场的环境、位置摆放、音箱摆放、会议的类型等进行预先设置和实时调节,系统可以与集中控制系统对接,通过集中控制系统进行管理;

5.根据会议类型设置压限效果,防止信号输出过大,带来过大的音频电流,烧坏音箱;

6.根据会议类型设置噪音门效果,滤波多余的噪音输入音响设备,产生噪音,影响音响扩声效果;

7.音箱采用一对一定阻传输方式,音箱与功放阻抗匹配,采用全频宽频音箱,还原出最佳的音质效果;





客户反馈



1.安装调试好,我们就使用了,现场的效果真的很好,而且操作简单又很方便。

2.扩声系统的设备,音质效果非常好,我们都很满意。

3.显示系统非常的清晰,分辨率非常的高,很适合在我们开会分析气象问题以及学术方面的讨论。

4.VOKON的服务态度非常好,对比其他我们购买的材料的厂家VOKON应该是最好的了,售后服务也是非常好的。
